Ukuran dan Kapasitas Beban Tee Bollard

Ukuran dan Kapasitas Beban Tee Bollard

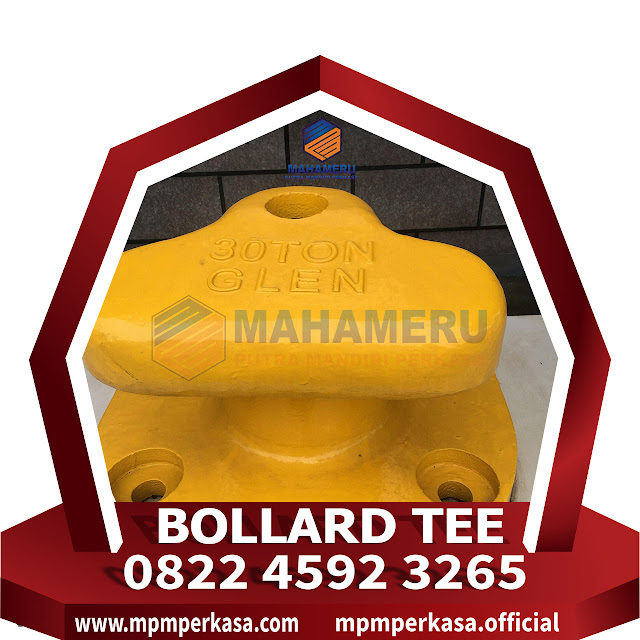

Bollard dermaga adalah komponen penting dalam infrastruktur pelabuhan dan dermaga yang digunakan untuk menambatkan tali kapal secara aman saat berada di pelabuhan. Salah satu tipe bollard yang umum digunakan adalah Tee Bollard, yang dirancang untuk menahan beban tarik dari tali tambat kapal yang besar.

Dalam artikel ini, kita akan membahas lebih lanjut mengenai ukuran dan kapasitas beban dari Tee Bollard, pentingnya spesifikasi tersebut, dan faktor-faktor yang memengaruhi kemampuan bollard dalam menahan beban kapal.

Fungsi Tee Bollard

Sebelum masuk ke pembahasan ukuran dan kapasitas, penting untuk memahami fungsi utama bollard dermaga. Bollard ini berfungsi sebagai titik tambatan yang kuat bagi kapal yang sedang bersandar di dermaga. Tali kapal akan diikat pada bollard, dan bollard harus mampu menahan beban tarik yang besar dari kapal yang terpapar angin, arus air, dan faktor cuaca lainnya. Tee Bollard sering digunakan karena bentuknya yang kuat dan kapasitas bebannya yang besar, memungkinkan kapal-kapal besar seperti kapal kontainer, kapal tanker, atau kapal penumpang untuk ditambatkan dengan aman.

Ukuran dan Kapasitas Beban Tee Bollard

Ukuran Tee Bollard

Tee Bollard hadir dalam berbagai ukuran, yang biasanya ditentukan berdasarkan kapasitas beban yang harus mereka tahan. Ukuran bollard meliputi beberapa elemen utama, yaitu:

1. Tinggi Bollard: Tinggi dari dasar hingga bagian atas tempat tali tambatan diikat. Tinggi ini dapat bervariasi tergantung pada desain dermaga dan jenis kapal yang akan ditambatkan.
2. Diameter Basis: Ukuran diameter bagian bawah bollard yang dipasang ke fondasi dermaga. Semakin besar diameter, semakin kuat kekuatan tarik yang bisa ditahan.
3. Lebar Bagian Atas: Lebar pada bagian tempat tali kapal akan diikat. Lebar ini biasanya dibuat cukup besar agar mampu mengakomodasi tali tambat berbagai ukuran.

Ukuran ini dirancang untuk memastikan bahwa bollard dapat menahan beban yang sangat besar, namun tetap memberikan kemudahan dalam pengikatan tali tambat oleh kru kapal.

Ukuran dan Kapasitas Beban Tee Bollard

Kapasitas Beban Tee Bollard

Kapasitas beban dari Tee Bollard, atau sering disebut kapasitas tarik (pulling capacity), adalah jumlah maksimum gaya yang dapat ditahan oleh bollard tanpa mengalami kerusakan atau gagal fungsi. Kapasitas ini biasanya dinyatakan dalam tonelada (ton) dan bervariasi tergantung pada ukuran dan bahan pembuatan bollard.

Ukuran dan Kapasitas Beban Tee Bollard

Rentang Kapasitas Beban Bollard

Tee Bollard umumnya memiliki kapasitas beban yang bervariasi mulai dari 10 ton hingga 200 ton, tergantung pada aplikasinya. Berikut adalah beberapa kategori umum berdasarkan kapasitas beban:

1. Bollard Kapasitas Rendah (10-30 ton): Biasanya digunakan untuk kapal-kapal kecil atau di dermaga dengan lalu lintas kapal yang tidak terlalu besar. Bollard ini umumnya memiliki ukuran lebih kecil dan cocok untuk dermaga yang melayani kapal-kapal penumpang atau kapal niaga berukuran kecil.
2. Bollard Kapasitas Menengah (30-100 ton): Digunakan untuk kapal berukuran sedang seperti kapal kargo atau kapal tanker yang tidak terlalu besar. Bollard dengan kapasitas menengah ini adalah salah satu yang paling sering digunakan di pelabuhan dengan lalu lintas kapal sedang hingga besar.
3. Bollard Kapasitas Tinggi (100-200 ton): Digunakan untuk kapal-kapal besar seperti kapal tanker raksasa, kapal kontainer besar, atau kapal penumpang dengan ukuran besar. Bollard tipe ini memiliki ukuran yang sangat besar dan terbuat dari bahan dengan kekuatan tarik yang sangat tinggi.

Ukuran dan Kapasitas Beban Tee Bollard

Faktor yang Mempengaruhi Kapasitas Beban Tee Bollard

Ada beberapa faktor utama yang memengaruhi kapasitas beban Tee Bollard, di antaranya:

1. Bahan Pembuatan Bollard biasanya dibuat dari bahan seperti besi tuang (cast iron) atau baja cor (cast steel). Kedua bahan ini dipilih karena kekuatan tarik dan ketahanannya terhadap kondisi cuaca ekstrem, korosi akibat air laut, serta beban yang sangat besar. Baja cor biasanya digunakan untuk aplikasi yang memerlukan kapasitas beban sangat tinggi, sementara besi tuang lebih ekonomis dan cukup kuat untuk kapasitas beban menengah.
2. Desain dan Bentuk Tee Bollard memiliki desain yang memastikan distribusi beban secara merata ke seluruh bagian bollard. Desain T memungkinkan beban tarik dari tali tambatan kapal didistribusikan dengan lebih baik, mengurangi risiko kerusakan pada bollard atau dermaga.
3. Fondasi Fondasi di mana bollard dipasang sangat memengaruhi kemampuan bollard dalam menahan beban. Bollard harus dipasang pada fondasi yang kuat dan stabil, biasanya terbuat dari beton bertulang, yang dirancang untuk menahan beban tarik dari bollard. Fondasi yang buruk dapat menyebabkan kegagalan struktural bahkan jika bollard sendiri cukup kuat.
4. Arah Beban Beban yang diterima bollard tidak selalu datang dari satu arah. Angin, arus, dan pergerakan kapal dapat menyebabkan perubahan arah gaya tarik. Tee Bollard dirancang untuk menahan beban tarik dari berbagai arah, namun tetap ada batasan sudut di mana bollard bisa berfungsi secara optimal. Biasanya, sudut beban yang paling aman untuk bollard berkisar antara 0 hingga 45 derajat dari arah horizontal.
5. Faktor Lingkungan Lingkungan pelabuhan yang terpapar air laut, hujan, dan perubahan suhu juga mempengaruhi performa dan usia bollard. Korosi adalah salah satu ancaman terbesar bagi bollard yang terbuat dari besi atau baja, sehingga sering kali bollard dilapisi dengan pelindung anti-korosi atau dilakukan perawatan rutin untuk mencegah degradasi material.

Ukuran dan Kapasitas Beban Tee Bollard

Standar Internasional untuk Kapasitas Beban Bollard

Bollard dermaga, termasuk tipe Tee, harus memenuhi standar internasional yang memastikan keamanan dan efisiensi dalam operasional pelabuhan. Salah satu standar yang umum digunakan adalah British Standard (BS 6349) yang mengatur desain dan pemasangan bollard. Selain itu, standar lain seperti PIANC (The World Association for Waterborne Transport Infrastructure) memberikan panduan tambahan mengenai spesifikasi teknis dan perhitungan beban.

Standar-standar ini mencakup:

1. Metode pengujian bollard untuk memastikan kapasitas tarik yang dijanjikan sesuai dengan spesifikasi teknis.
2. Kriteria pemasangan yang mencakup kedalaman fondasi, bahan yang digunakan, dan toleransi desain terhadap beban tarik dari berbagai arah.
3. Toleransi deformasi, yaitu seberapa banyak deformasi yang diperbolehkan sebelum bollard dianggap tidak aman.

Ukuran dan Kapasitas Beban Tee Bollard

Kesimpulan

Ukuran dan kapasitas beban dari Tee Bollard memainkan peran penting dalam memastikan keamanan dan efisiensi dalam operasi pelabuhan. Dengan variasi ukuran yang disesuaikan dengan kebutuhan spesifik, serta kapasitas beban yang dapat mencapai hingga 200 ton, Tee Bollard adalah pilihan yang umum untuk dermaga yang melayani kapal-kapal besar.

Kapasitas beban bollard tidak hanya ditentukan oleh ukuran fisik bollard itu sendiri, tetapi juga dipengaruhi oleh faktor lain seperti bahan konstruksi, desain, fondasi, arah beban, dan kondisi lingkungan. Untuk menjamin keselamatan dan kinerja optimal, penggunaan bollard harus sesuai dengan standar internasional yang ketat, dan perlu dilakukan perawatan rutin untuk memastikan bahwa bollard tetap dalam kondisi baik sepanjang waktu.



Gambar Spesifikasi Tee Bollard

Tee Bollard 15 Ton

Tee Bollard 30 Ton

Tee Bollard 50 Ton

Tee Bollard 80 Ton

Tee Bollard 100 Ton

Tee Bollard 150 Ton

Tee Bollard 200 Ton
